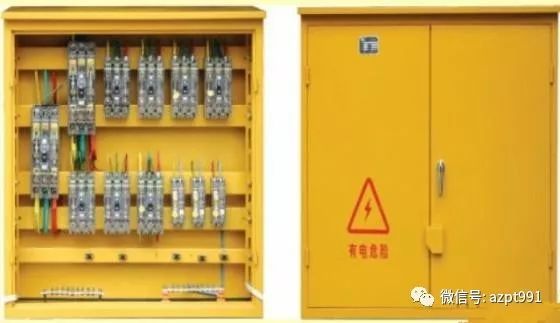

1級配電箱

總數配電箱。通常位于配電室。一級箱柜設有下入口和下出口，前門打開，主母線由銅排連接，接觸良好，內設計量系統。安全美觀，防雨箱蓋適合野外作業。

2級配電箱

被劃分為配電箱個，也稱為子箱，一般負責一個供電區域。二次箱設計有內外門，外部噴涂塑料。它既安全又漂亮。防雨箱蓋適合野外作業。

3級配電箱

是開關箱，只能負責一個設備。所謂“一機一閘一箱一漏”就是針對開關箱的。(現場操作欄)

1.配電箱配置

對于箱內的配置，建議查看“施工現場臨時用電規范”，該規范明確規定了每級配電箱的配置要求。讓我們?cè)谶@里簡單談?wù)劇?/p>

一級要求配置:主電路、主隔離+主斷路器或主熔斷器；分路:分路隔離+分路漏電保護開關。

二級要求配置:主回路:主隔離+主回路熔斷器或斷路器；分流:分流隔離+分流保險絲或斷路器。

3級要求配置:隔離+漏電保護器。一次配電中漏電保護開關的工作電流和工作時間的乘積不超過30毫安秒。三級配電中漏電保護開關的工作電流不大于30毫安，工作時間不大于0.1秒。

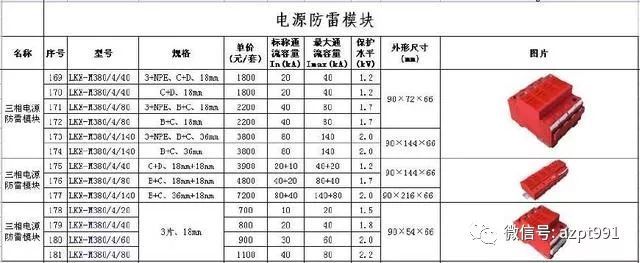

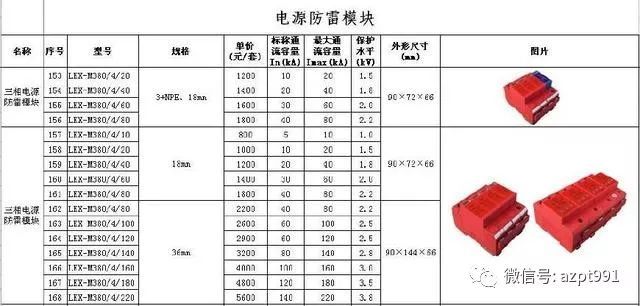

浪涌電壓保護器

一般配置要求:

首先級通常安裝在低壓主入口開關處。通過承受雷擊或感應雷擊的大電流，可以將大量浪涌電流分流到地面。雷電通量不得低于60KA(三線電壓開關型)。

二級:安裝在重要或敏感電氣設備的分支配電設備上。一般選擇40KA(限壓型)。

三級:安裝在電氣設備的電源部分。一般情況下，選擇20KA或更低(串聯型限壓型)。

保險絲或斷路器通常安裝在電涌保護器的前端。

(1)為防止雷擊引起的工頻續流損壞電涌保護器及其電路:

(SPD維護更換方便；；

(3)防止因電涌保護器老化引起的線路故障

首先級和第二級必須采用塑殼斷路器或保險絲。世界屋脊可采用分?jǐn)嗄芰?0 KA的微動開關或保險絲

當前級別的配置:

首先階段63~80A

第二階段40~50A

第三階段25~32A

2.配電箱和開關盒設置

2.1施工現場配電系統設置總配電箱(配電柜)，分配電箱，開關箱，實行三級配電和二級漏電保護。

2.2總計配電箱(配電柜)在配電箱以下可以設置幾個點，在配電箱以下可以設置幾個開關盒。

2.3 配電箱時，開關箱應采用冷軋鋼板制成，鋼板厚度為1.2 ~ 2.0毫米，其中開關箱箱鋼板厚度不得小于1.2毫米，配電箱箱鋼板厚度不得小于1.5毫米，箱門應設置鋼筋，箱面應進行防腐處理。固定配電箱，開關箱中心點與地面的垂直距離為1.4~1.6m..移動配電箱，開關箱應安裝在牢固穩定的支架上。其中心點與地面的垂直距離應為0.8~1.6m..

2.4 配電箱，開關箱內的電器(包括插座)應先緊固在金屬電器安裝板上，不得歪斜或松動，然后才能整體緊固在開關箱的箱體內配電箱。總數配電箱(配電柜)也可以通過電子束安裝。金屬電器安裝板和金屬盒應該是電連接的，這就是我們常說的動力柜XL-21；

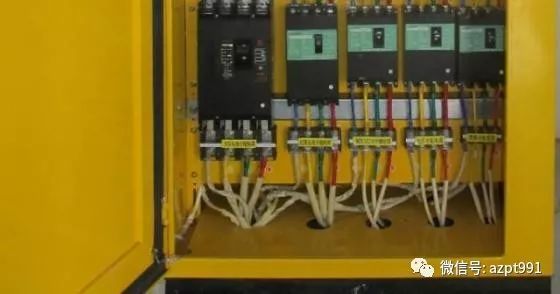

2.5 配電箱，開關箱內的連接必須使用銅芯絕緣導線。導線顏色應為:相線L1(A)、L2(B)和L3(C)的相序顏色依次為黃色、綠色和紅色；N線的顏色是淺藍色；聚乙烯線的顏色是綠色和黃色。電線排列應整齊，電線分支接頭不得用螺栓壓焊，應使用電焊和絕緣繃帶，不得有外露帶電部件。

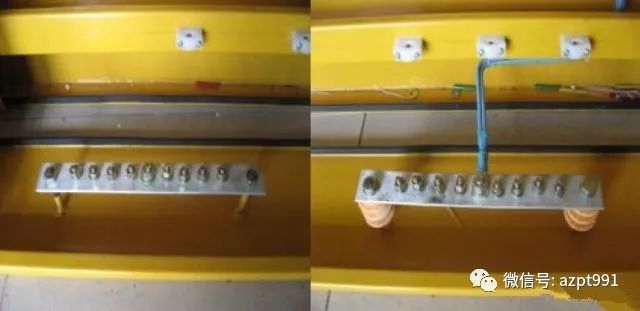

2.6 配電箱，開關箱內必須設置N線端子(排)和PE線端子(排)，N線端子(排)必須與金屬電氣安裝板絕緣，PE線端子(排)必須與金屬電氣安裝板電連接。總計配電箱(機柜)N線端子板和PE線端子板的連接點數量應為N+1(電路數量為N—配電箱)；至少兩個或兩個以上的連接點被分成2+N個線路端子塊和PE端子塊；開關箱應配有N線端子和PE線端子。

2.7 配電箱，通常不帶電的開關箱金屬體、金屬電器安裝板、金屬底座和電器外殼必須通過PE線端子板與PE線電連接，金屬箱門和金屬箱必須用軟銅線電連接。

2.8 配電箱，開關箱內電氣安裝板上電氣元件之間的距離不得小于80毫米；在垂直方向上；水平方向不小于20毫米。

2.9 配電箱，開關箱的電線進出口應設在箱底，進出線孔必須用橡皮線保護環保護絕緣，進出線不得與箱直接接觸；進、出線固定孔應留在箱型支架的橫梁上。

2.10 配電箱，開關盒形狀結構應能防雨防塵。開門時防護等級不得低于IP21，關門時不得低于IP44。微信搜索:AZPT991搭建水電知識平臺與成千上萬水電電工一起學習成長

3.電氣元件的選擇和配置

3.1總計配電箱的電器應具有電源隔離、電路正常通斷、短路、過載和漏電保護功能。

total 配電箱(配電柜)由輸入線路單元和輸出線路單元組成，或者由輸入線路單元和多個輸出線路單元組成。安裝了斷開點可見的透明塑殼總斷路器、斷開點可見的透明塑殼并聯斷路器和輔助電源故障時能自動斷開的輔助電源型并聯漏電保護器。三點端子板應安裝在每個回路的輸出端。

3.2分配電路總數配電箱(配電柜)為1~5個電路。

3.3點配電箱由一個進線單元和幾個出線單元組成，配有帶可見斷開點的透明塑殼斷路器主開關、帶可見斷開點的透明塑殼斷路器子開關和五點端子板。

3.4分配電箱分配回路數量為2~7個回路。

3.5開關箱由進線單元和出線單元組成，配有透明塑殼斷路器，帶可見斷開點、漏電保護器和五點端子板。

3.6透明塑殼斷路器，總數配電箱(配電柜)，點數配電箱，開關箱的可見斷開點應設置在電源入口端。

3.7應安裝Total 配電箱電壓表、總電流表和電能表。電流表和電能表不得共用一套電流互感器。安裝電流互感器時，其二次回路必須與保護零線有連接點，嚴禁斷開回路。

3.8 Total 配電箱(配電柜)漏電保護器的額定漏電動作電流應大于30mA，額定漏電動作時間應大于0.1S，但額定漏電動作電流與額定漏電動作時間的乘積不應大于30mA/s

3.9開關箱內漏電保護器的額定漏電動作電流不得大于30mA，額定漏電動作時間不得大于0.1S秒

3.10 配電箱，開關箱電源入口端嚴禁使用插頭和插座主動連接。

3.11 配電箱，開關箱應有名稱、用途、分路標記和系統接線圖；

4.用途和功能

4.1一級配電箱:施工用電配電柜用于施工現場施工用電，專為施工現場特殊情況而設計。符合建設部相關施工用電標準。整套產品可形成完整的建筑用電三級保護系統，達到一機一閘一保護的目的，非常適合各種標準項目。一級柜設有下入口和下出口，前門打開，主母線與銅排連接，接觸良好，內設計量系統。安全美觀，防雨箱蓋適合野外作業。

4.2二級配電箱:適用于施工現場施工用電。它是專門為建筑工地的特殊情況而設計的。符合建設部門相關建筑用電標準。整套產品可形成完整的建筑用電三級保護系統，實現一機一閘一保護的目標。二次箱設計有內外門，外部噴涂塑料。它既安全又漂亮。防雨箱蓋適合野外作業。

4.3三級配電:即在total 配電箱sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub sub "二級保護"下，主要指采取漏電保護措施。除了在較終開關箱中安裝漏電保護器外，一級漏電保護器應安裝在上層配電箱或總計配電箱處，一般形成兩級保護。“一機一閘一漏一箱一鎖”的原則禁止同一開關電器直接控制兩個或兩個以上的電氣設備(包括插座)。

4.4臨時施工用電箱根據國家有關要求一般分為三級保護

1級配電箱:可理解為施工場地或項目總數配電箱(一般只有1個)；

2級配電箱:每層或建筑配電箱(根據實際情況)；

3級配電箱:即每個電器的較終接線盒可以移動和固定。記住漏電保護開關是較后一個，電器是從漏電保護開關連接的。(一臺機器需要一個漏洞，不能連接更多)配電箱。根據項目的用電計劃，如果不行，可以去樣板工地(例如，大型項目通常都很正式)；
