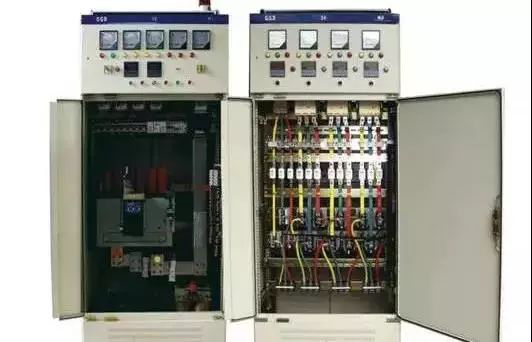

配電柜安裝禁忌:一個錯誤往往會導致無盡的麻煩。

電工們都應該知道，中國的水電工程是一個關鍵環節，水電安裝的質量關系到未來的生活體驗。當配電箱是電路的主控開關時，因此，安裝時應更加注意。作為一名電工，你對這些配電箱安裝禁忌了解多少？

首先，配電箱(板)方法尚未檢查

后果:配電箱(板)未經檢查進入現場，安裝后經常發現二層板上沒有專用的接地螺栓，保護地線截面小，裝有電器的可開門與金屬框架的連接不可靠，電線與電器的連接不牢固，有反轉現象。 螺母不需要鍍鋅件，導線的線徑不符合要求，沒有按色碼標注，沒有卡式柜和電路圖，電器布局和間隔不合理，沒有N、PE端子排等。

措施:在加工和訂購過程中，應向制造商提出符合設計和規范標準的技術要求，并邀請制造商制作樣品，經驗收合格后生產。產品進場時，應嚴格按照設計和規范標準的要求進行驗收，確認合格后安裝。

圍裙電子-AMPLUM專業生產和銷售電氣輔助材料。配線設備，如果您有特殊需要，可以大批量定制！

二、使用未經阻燃處理的木質材料

后果:配電箱(木板)如果用在潮濕多塵的地方，木制的容易腐爛和漏電。另外，木箱(板)沒有經過阻燃處理，容易引起火災，是不安全的隱患。

措施:為確保安全使用，要求配電箱(板)不應由可燃材料制成。即使在干燥和無塵的地方，所用的木材配電箱(板材)在使用前也應進行阻燃處理。

三、安裝不牢固標高不符合要求

在隱蔽安裝過程中，面板周?chē)倪吘墰](méi)有緊緊地貼在墻面上。

后果:配電箱(板)安裝標高不符合規定，安裝不牢固，箱體不垂直，在暗處安裝時，面板邊緣不靠近墻面，影響使用功能，造成不良印象。

措施:標高應符合設計要求，照明配電板底邊距地面高度為1.8m..配電箱(板)安裝應牢固，安裝垂直度偏差不應大于3毫米，暗裝時，配電箱四周不應有縫隙，面板邊緣應緊貼墻壁，箱體與建筑物和構筑物接觸處用防腐涂料涂刷。

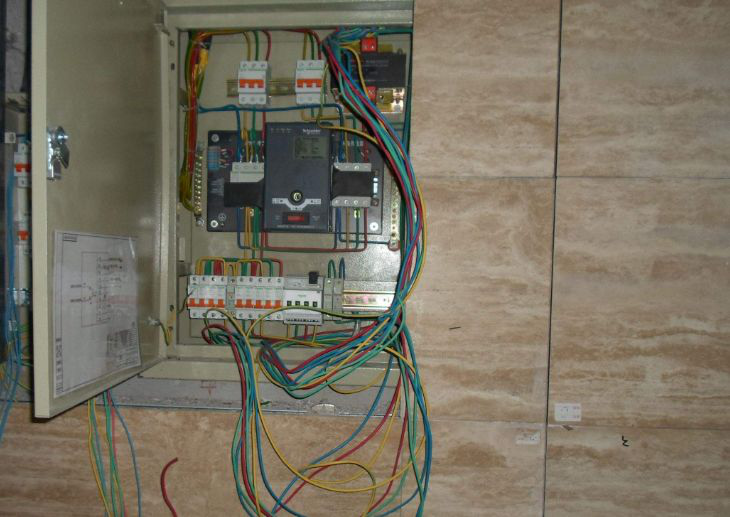

四、線條交叉凌亂，未裝訂成束

后果:照明配電箱(板)內部電路混亂，箱內二層板壓緊管口，影響電線進入箱內。如果電線被不情愿地?cái)D壓，電線的絕緣會被長期損壞，這很容易造成短路。并且使維護不方便，影響外觀和感覺。

措施:當使用照明配電箱金屬箱時，應進行防銹和防腐處理。不允許使用氣電焊接來打開箱內的出口孔。每個管道需要一個孔。穿線前應保護好金屬盒孔。管線排列整齊，進箱管道位置合理，二層板不得壓在管道上。箱內電線應平直，纏繞在箱周?chē)⒄R捆綁成束。

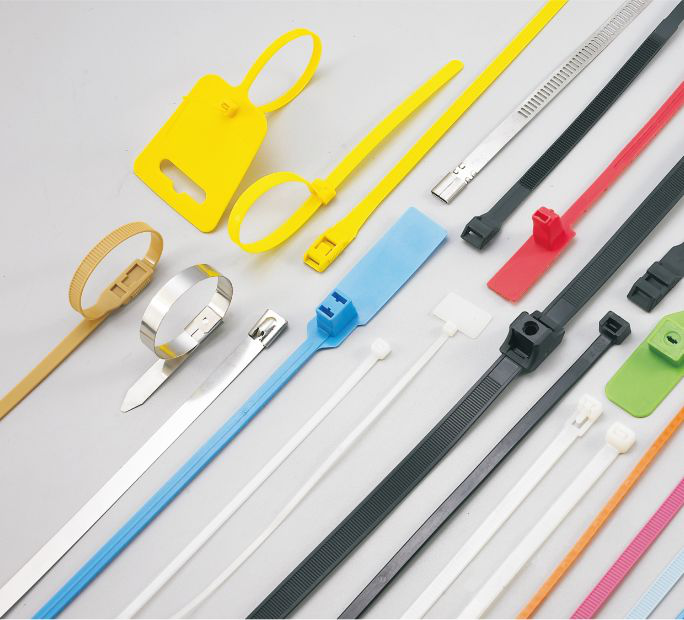

圍裙尼龍連接和。不銹鋼扎帶系列，可以輕松解決混亂的線路，多種型號款式可供選擇，網上商城訂購，郵件上門一站式服務！

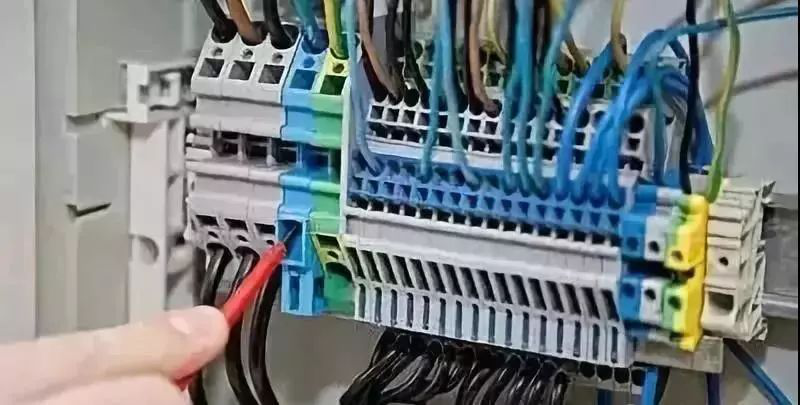

V.不提供n和PE匯流條。

后果:照明配電箱(板)內沒有設置N、PE母線，不能保證線路的安全運行。

措施:在照明配電箱(板)時，應分別設置中性線(N線)和保護地線(PE線)母線。零線和保護地線應連接在母線上，不得拼接，并應編號。

六、安裝的螺旋熔斷器接線不正確

后果:安裝在照明配電箱(板)上的螺旋保險絲接線不正確，電源線連接到螺紋端子，這將影響保險絲芯的更換，操作不當容易導致觸電事故。

措施:為確保安全，安裝在照明配電箱(板)的螺旋熔斷器的電源線應連接到中間觸點的端子上，負載線應連接到螺紋端子上。

俗話說，“好馬配好鞍”，保險絲座的選擇也需要注意。

“圍裙式熔斷器底座系列”采用電工專用彈簧材料，導電率高，溫升低，承載能力強。持久的彈性和高接觸壓力確保穩定可靠的接觸性能。它還有很重的防松脫結構(倒齒結構，塑料護壁功能)，防止電線因振動和沖擊而松脫。提高了接線安全性，防止了事故的發生。

七、保護線不到位，線徑不符合

后果:照明配電箱(板)的保護線不是從端子上布置的，而是通過盒架串聯的，線徑?jīng)]有按要求設置，對于配電箱門的超安全電壓裝置沒有設置保護地線，容易造成安全事故。

措施:根據規范要求，照明配電箱(板)應配備保護地線母線，保護地線應與母線連接。保護地線的截面積不應小于從電源到電器較大引線的截面積，并應按有關規定選擇。配電箱(板)接地應牢固良好，并必須有閉鎖裝置。

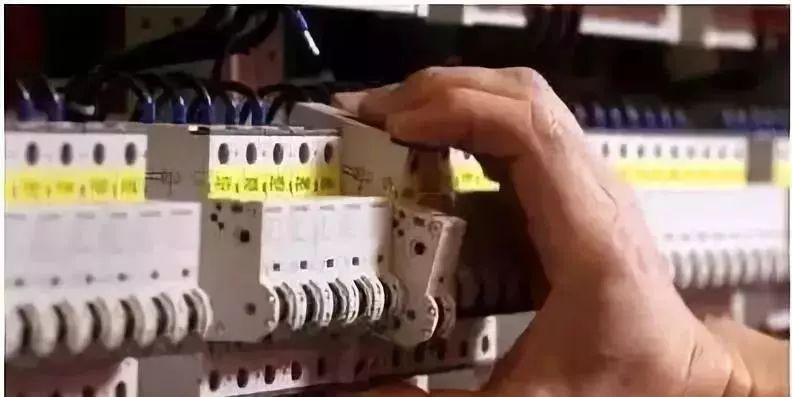

八、制動器不標明電路名稱

后果:照明中的門沒有標明電路名稱，給使用和維護帶來不便。如果不該關的門誤關了，很容易造成安全事故。

措施:一般情況下，根據規范和標準的要求，配電箱(板)門應粘貼電路系統圖，制動工具應標有電路名稱。特別是，如果配電箱(板)中有交流、DC或不同等級的電源，應有明顯的標志，以方便用戶和維護人員的工作。

九、電氣設備、儀表安裝不牢固不均勻，間距不符合要求

后果:照明中的電器和儀表安裝不牢固、不均勻、間距不夠，影響使用安全。

措施:照明配電箱(板)上電工具和儀表安裝牢固、平整、整齊，間距均勻，銅端子無松動，開閉靈活，部件齊全。

十、導線穿線按色碼

后果:如果電線沒有按照色碼穿線，當使用單相電路時，由于難以識別三相電源，很難平衡負載，導致嚴重的三相不平衡。使用三相設備時，由于缺少色碼，接線時容易將各相按順序連接，當某些設備在運行中需要向固定方向轉動時，不容易掌握轉動方向。

措施:為確保安全和施工方便，照明配電箱(板)中的電線可按規定不分色穿過管道中的干線，但從管口到配電箱(板)主開關的一段干線電路和各電源支路應按照色碼要求進行分色，以便單相電路使用時能很好地平衡負載，使用三相電源時，電線應按相序連接，以保證設備的正常運行。

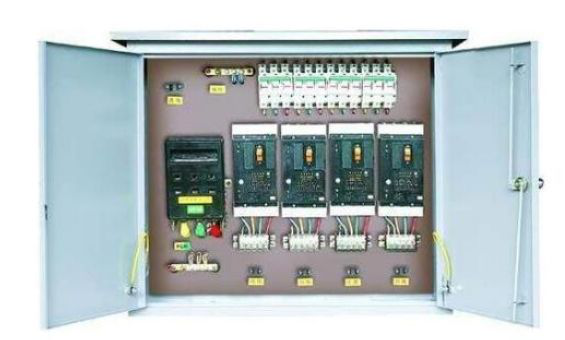

十一、可拆卸金屬板

未連接到保護地線系統

后果:照明配電箱內的可拆卸金屬板配有各種電氣配件，這些配件沒有連接到保護地線，容易造成觸電事故。

措施:照明配電箱內可拆卸的金屬板應有可靠的接地保護，因此要求金屬板上有不可拆卸的專用接地螺釘，保護地線應與之有效連接。保護地線的線徑應符合規范和標準的要求，以保證安全使用。

十二、位于豎井位置不合適

結果:照明配電箱設置在豎井中。由于豎井內的電強而弱，空間狹窄，不易操作。任何粗心都容易導致安全事故。

措施:收到圖紙后，應仔細審查圖紙。如果發現豎井內所有電氣管線和電氣箱的布置不符合規范和標準的要求，應在設計交底時提出。一般要求電氣豎井內的照明配電箱且操作和維護距離應不小于接線盒前0.8m。為防止強電對弱電的干擾，強電和弱電應分別布置在豎井兩側或采取隔離措施。

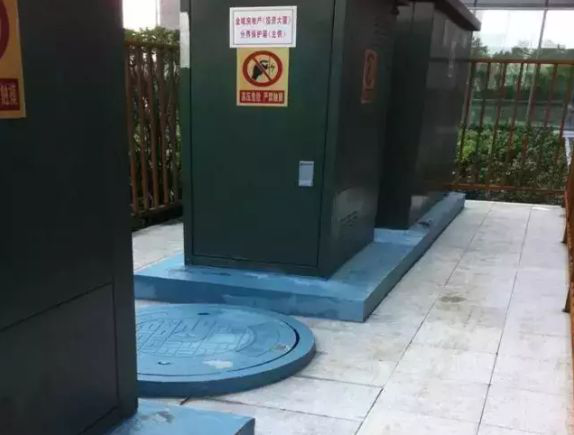

十三、地板類型配電箱電線

低位鋪設

后果:落地式敷設的電線管管口過低，容易讓積水和雜物進入管內，降低電線的絕緣強度。

措施:對于地板類型配電箱的電線保護管，管口應高出基礎表面配電箱50 ~ 80毫米。管道排列整齊，管口呈喇叭形。

十四、接線和電氣設備工程中的所有金屬附件都不是鍍鋅件，也不會進行防腐處理。

后果:金屬附件不是鍍鋅件或未經防腐處理，因此容易腐蝕，使用壽命縮短。

措施:為保證工程質量和延長使用壽命，要求用于接線和電氣設備照明工程的鐵制附件，如管夾、支架、掛鉤、拉環、箱(箱)螺栓、螺母等鐵制附件，應鍍鋅或涂防腐漆。

配電箱不正確的安裝和操作容易導致頻繁的問題和嚴重的后果。A safe 配電柜，不僅要注意安裝參考，還要注意輔助材料的質量不可忽視！
