斷路器開關柜表示安裝在開關柜中的斷路器開關柜。10kv開關站的斷路器主要有兩種類型開關柜，其中一種較大開關柜，如國內XGN-10 開關柜；另一種是較小開關柜，如國內XGN-12 開關柜等。其中，XGN-10型開關柜屬于90年代的產品。配備普通真空斷路器，斷路器與操作機構分離。開關柜的大小相對較大，占據較大的面積并具有較高的高度。因此，這種類型的開關柜主要用于110kv和35kv變電站，不適用于10kv開關站。

隨著技術的發展，到20世紀90年代中后期，幾個較小的真空斷路器開關柜逐漸應用于10kv開關站。真正的話題是真空斷路器柜和永磁機構真空斷路器柜。

今天，我將主要介紹積分真空斷路器開關柜。

整體式真空斷路器開關柜的斷路器和操動機構不是相互獨立的兩個部分，而是集成為一個整體，因此開關柜的體積較小，大小與10kv真空負荷開關柜大致相同。接下來，我們將討論典型的積分真空斷路器開關柜XGN-12 開關柜。

XGN-12真空斷路器開關柜是目前廣泛使用的國產真空斷路器，具體尺寸約為900毫米寬、900毫米深、2200毫米高，更適合10kv開關站。開關柜 ZN73-12真空斷路器具有以下主要技術參數:

額定電壓12kv；

額定電流:630A，1250A；

1分鐘工頻耐受電壓(有效值):對地42kv，相間42kV，48kv骨折之間；

雷電沖擊耐受電壓(峰值):對地75kv，相間75kV，85kv。骨折之間；

額定短期耐受電流:20kA/4s，31.5 kA/4 s。

額定峰值耐受電流:50kA、80kA；

額定短路開斷電流:20kA，31.5kA；

額定短路電流切斷次數:30次；

機械壽命:2萬次。

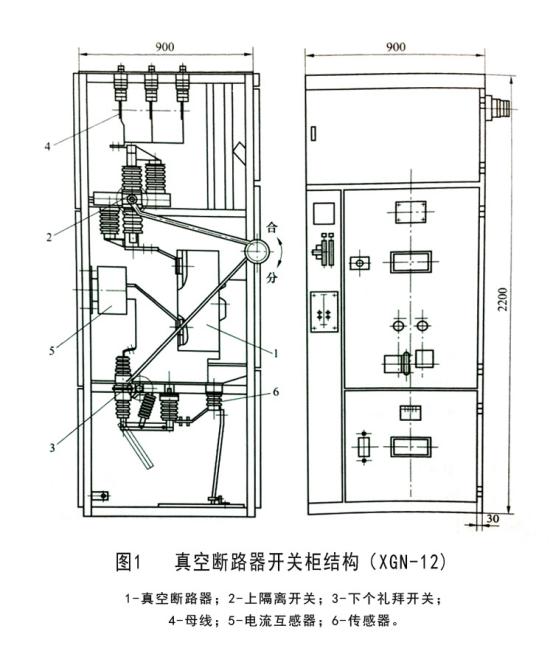

XGN-12真空斷路器由柜體、斷路器、監控和保護組成。如圖1所示，機柜可分為四個區間，即斷路器和隔離開關區間、母線區間、接線區間和儀表區間。
